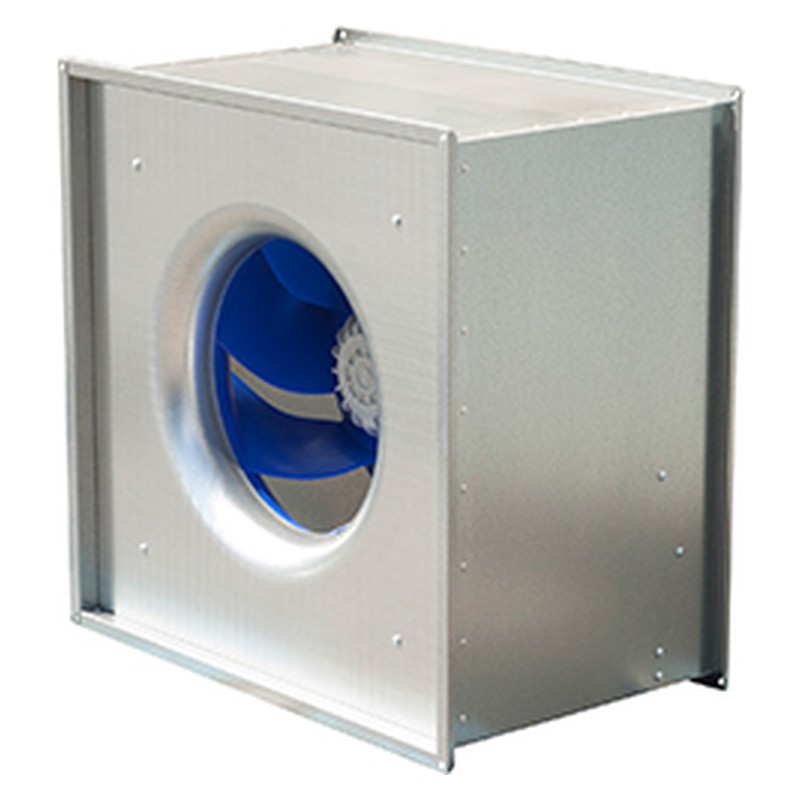

Канальные вентиляторы BFS

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист Канальные вентиляторы BFS (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 12 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Канальные вентиляторы BFS оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали. Вентиляторы BFS предназначены для соединения с воздуховодами квадратного сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу “Технические характеристики”), клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров16

Напряжение230 / 400 В

Мощность138–3910 Вт

Ток0,61–8,5 А

Вес11,5–73,8 кг

Данные производителяобновлено 18.11.2019

Конструкция и работа

Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.

Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя. Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Монтаж прямо в каналВрезается в существующую сеть без переходников: присоединительные размеры совпадают со стандартным воздуховодом.

Регулировка от 0 до 100 %Расход подстраивается ступенчатым или электронным регулятором — систему не приходится душить заслонкой.

Тихая работаКолесо с загнутыми назад лопатками и балансировка в двух плоскостях дают низкий уровень шума на рабочей точке.

Двигатель защищёнВстроенный термоконтакт отключает питание при перегреве и возвращает вентилятор в работу после остывания.

Обслуживание без демонтажаКорпус разбирается на месте: рабочее колесо и двигатель вынимаются для чистки без разборки воздуховода.

Где применяется

Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.

Как подобрать

Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.

Технические характеристики

BFS 400x400

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм					Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e		подкл.
BFS 400x400 B1	230/50	138	0,61	1250	70	IP 44	400	400	443	443	291	11,5	1

BFS 450x450

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм					Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e		подкл.
BFS 450x450 D1	230/50	214	1,20	1360	85	IP 54	450	450	493	493	291	13,5	5

BFS 500x500

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм					Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e		подкл.
BFS 500x500 D1	230/50	371	2,01	1380	65	IP 54	500	500	543	543	326	18,5	5

BFS 600x600

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм					Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e		подкл.
BFS 600x600 B1	230/50	608	3,02	1290	60	IP 54	600	600	643	643	394	27,9	5
BFS 600x600 B3	400/50	552	1,17	1280	60	IP 54	600	600	643	643	394	27,1	4
BFS 600x600 E1	230/50	1130	5,90	1380	80	IP 54	600	600	643	643	441	40,3	5
BFS 600x600 E3	400/50	1030	2,21	1380	60	IP 54	600	600	643	643	441	35,4	4

BFS 700x700

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм					Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e		подкл.
BFS 700x700 B1	230/50	538	2,81	910	65	IP 54	700	700	743	743	458	34,1	5
BFS 700x700 B3	400/50	502	1,32	920	60	IP 54	700	700	743	743	458	41,7	4
BFS 700x700 D1	230/50	1660	8,50	1340	70*	IP 54	700	700	743	743	458	49,8	5
BFS 700x700 D3	400/50	1340	2,71	1280	60	IP 54	700	700	743	743	458	45,5	4
* При регулировании скорости вращения вентилятора макс. температура перемещаемого воздуха составляет у BFS 700x700 D1 - 65°С.

BFS 750x750

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм					Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e		подкл.
BFS 750x750 A1	230/50	865	4,72	880	80	IP 54	750	750	793	793	503	54,3	5
BFS 750x750 A3	400/50	830	2,14	920	60	IP 54	750	750	793	793	503	50,0	4
BFS 750x750 C3	400/50	2480	4,63	1340	45	IP 54	750	750	793	793	503	50,2	4

BFS 850x850

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм					Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты эл.	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	e		подкл.
BFS 850x850 B3	400/50	1360	3,37	920	60	IP 54	850	850	893	893	523	60,8	4
BFS 850x850 D3	400/50	3910	6,60	1280	55	IP 54	850	850	893	893	523	73,8	4

Чертёж и присоединительные размеры

Аэродинамические характеристики

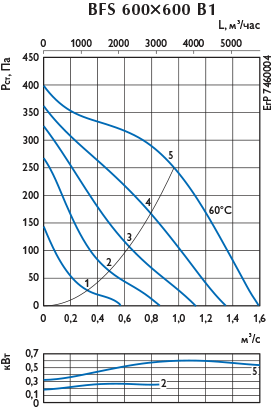

Аэродинамическая характеристика — BFS 6060 B 1

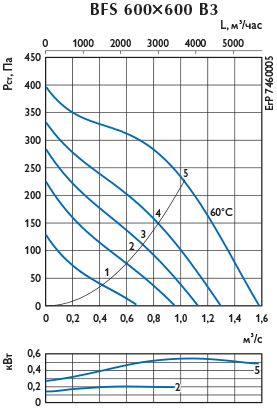

Аэродинамическая характеристика — BFS 6060 B 3

Шумовые характеристики

BFS 400x400

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
BFS 400x400 B1	К входу	58	65	48	60	58	58	53	55	54	51
	К выходу	59	66	49	62	58	54	56	59	55	52
	К окружению	46	53	30	44	49	45	48	34	31	29

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

BFS 450x450

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
BFS 450x450 D1	К входу	61	68	50	64	61	59	57	60	56	51
	К выходу	63	70	51	63	65	56	62	64	59	55
	К окружению	44	51	31	42	45	45	44	40	34	32

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

BFS 500x500

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
BFS 500x500 D1	К входу	64	71	53	66	65	62	60	64	58	52
	К выходу	65	72	54	66	65	59	64	66	62	55
	К окружению	48	55	34	46	51	49	43	41	38	31

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

BFS 600x600

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
BFS 600x600 B1	К входу	69	76	59	70	67	66	70	67	65	57
	К выходу	71	78	63	70	71	63	71	71	67	59
	К окружению	53	60	37	44	57	54	50	46	42	34
BFS 600x600 B3	К входу	69	76	56	71	68	66	70	67	64	56
	К выходу	71	78	63	70	72	62	72	71	67	58
	К окружению	52	59	40	40	57	50	49	45	41	34
BFS 600x600 E1	К входу	73	80	62	73	74	72	74	71	69	62
	К выходу	75	82	72	74	75	69	75	76	72	64
	К окружению	55	62	43	52	56	58	52	49	46	38
BFS 600x600 E3	К входу	74	81	62	73	74	72	74	72	69	62
	К выходу	74	81	71	74	75	68	74	74	69	61
	К окружению	55	62	44	47	59	56	54	49	44	39

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

BFS 700x700

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
BFS 700x700 B1	К входу	65	72	55	65	66	65	65	63	59	50
	К выходу	72	79	64	72	73	69	72	70	65	55
	К окружению	52	59	34	44	58	48	42	37	35	29
BFS 700x700 B3	К входу	65	72	56	67	63	64	65	62	58	49
	К выходу	69	76	62	70	67	67	71	68	61	51
	К окружению	47	54	35	46	52	44	45	37	34	29
BFS 700x700 D1	К входу	76	83	65	75	73	76	76	75	73	66
	К выходу	80	87	71	78	79	77	83	80	74	67
	К окружению	59	66	45	54	65	57	54	49	45	39
BFS 700x700 D3	К входу	75	82	60	77	71	74	74	73	71	65
	К выходу	79	86	69	77	77	77	82	78	72	64
	К окружению	57	64	44	51	62	54	52	47	42	37

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

BFS 750x750

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
BFS 750x750 A1	К входу	67	74	59	68	69	63	67	62	58	54
	К выходу	74	81	68	73	72	71	77	71	65	61
	К окружению	56	63	43	57	60	55	52	41	36	32
BFS 750x750 A3	К входу	68	75	59	69	68	65	70	64	59	57
	К выходу	76	83	69	75	76	75	78	72	66	62
	К окружению	56	63	42	49	62	50	50	42	34	30
BFS 750x750 C3	К входу	77	84	71	77	75	74	79	74	71	66
	К выходу	86	93	77	82	83	85	89	84	79	71
	К окружению	62	69	46	54	68	60	60	55	48	41

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

BFS 850x850

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
BFS 850x850 B3	К входу	73	80	61	75	71	72	74	72	66	58
	К выходу	82	89	76	80	82	84	82	76	69	59
	К окружению	59	66	47	51	65	59	55	50	44	36
BFS 850x850 D3	К входу	81	88	69	79	77	79	83	81	77	70
	К выходу	88	95	82	85	87	89	91	85	79	69
	К окружению	66	73	55	61	71	65	64	61	55	48

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов. Вентиляторы должны быть заземлены. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

В случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт). Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.

Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.

При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
