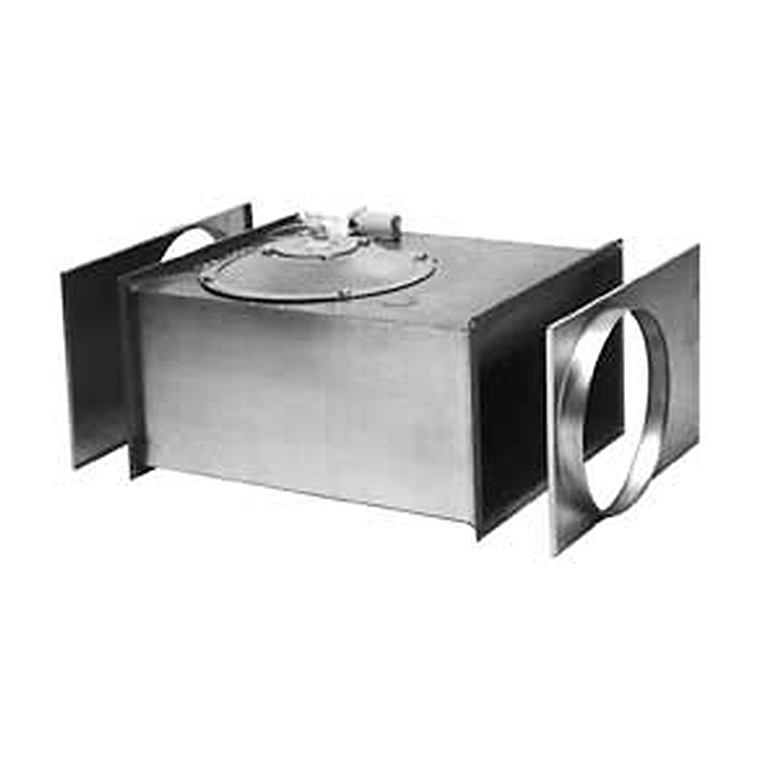

Канальные вентиляторы RK 600x300 | RKC 315
Вентилятор Ostberg (Арктика). 15 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Канальные вентиляторы RK 600x300 | RKC 315 — оборудование производителя Ostberg для систем вентиляции и кондиционирования.
Конструкция и работа
Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.
Что это даёт
Где применяется
Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.
Как подобрать
Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.
Технические характеристики
| Модель | Напря-жение, В/Гц | Ном. мощн., Вт | Ток, А | Частота вращ., об/мин | Размеры, мм | Вес, кг | Схема эл. подкл. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Прямоугольный | Круглый* | a | b | c | d | ØD | e | f | g | h | ||||||
| RK 600x300 D1 | RKC 315 D1 | 230/50 | 530 | 2,35 | 750 | 600 | 300 | 40 | 642 | 315 | 344 | 644 | 214 | 364 | 26,5 | 5 |
| RK 600x300 D3 | RKC 315 D3 | 400/50 | 430 | 0,78 | 810 | 600 | 300 | 40 | 642 | 315 | 344 | 644 | 214 | 364 | 25,9 | 4 |
| RK 600x300 F1 | RKC 315 F1 | 230/50 | 1230 | 5,83 | 990 | 600 | 300 | 40 | 642 | 315 | 344 | 644 | 214 | 364 | 32,9 | 5 |
| RK 600x300 F3 | RKC 315 F3 | 400/50 | 1675 | 3,10 | 1305 | 600 | 300 | 40 | 642 | 315 | 344 | 644 | 214 | 364 | 33,9 | 4 |
| * При использовании комплекта RK-Kit 315 (RK 600x300). | ||||||||||||||||
Чертёж и присоединительные размеры

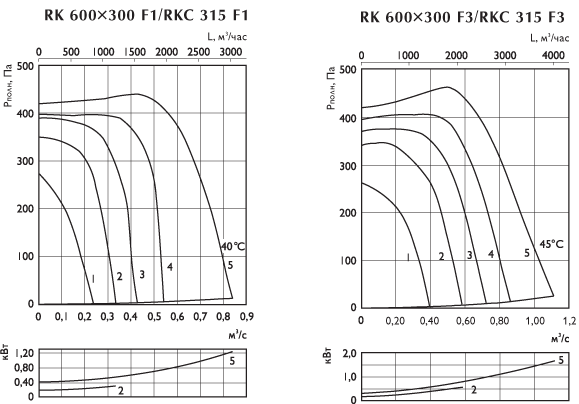

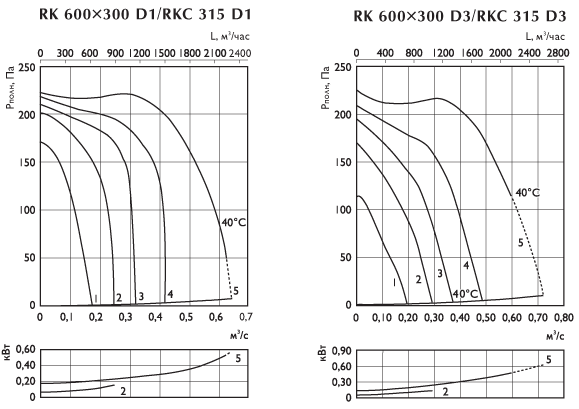

Аэродинамические характеристики
Шумовые характеристики
| Модель | LpA дБ(A) | LwA tot | LwA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Прямоугольный | Круглый | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| RK 600х300 D1 | RKC 315 D1 | К входу | 63 | 70 | 59 | 59 | 64 | 58 | 62 | 61 | 61 | 53 |
| К выходу | 67 | 74 | 60 | 60 | 63 | 67 | 67 | 67 | 67 | 58 | ||
| К окружению | 50 | 57 | 31 | 46 | 51 | 51 | 52 | 46 | 43 | 34 | ||
| RK 600х300 D3 | RKC 315 D3 | К входу | 62 | 69 | 59 | 58 | 63 | 58 | 61 | 60 | 60 | 52 |
| К выходу | 65 | 72 | 59 | 59 | 62 | 66 | 65 | 65 | 65 | 56 | ||
| К окружению | 48 | 55 | 31 | 46 | 49 | 50 | 48 | 44 | 41 | 37 | ||
| RK 600х300 F1 | RKC 315 F1 | К входу | 72 | 79 | 65 | 70 | 72 | 66 | 72 | 72 | 70 | 66 |
| К выходу | 76 | 83 | 65 | 69 | 72 | 73 | 77 | 76 | 76 | 70 | ||
| К окружению | 58 | 65 | 39 | 55 | 57 | 56 | 59 | 56 | 54 | 50 | ||
| RK 600х300 F3 | RKC 315 F3 | К входу | 73 | 80 | 66 | 70 | 72 | 67 | 73 | 74 | 72 | 68 |
| К выходу | 78 | 85 | 65 | 70 | 74 | 75 | 79 | 79 | 78 | 73 | ||
| К окружению | 58 | 65 | 40 | 56 | 58 | 57 | 60 | 57 | 55 | 51 | ||
| LwA tot – общий уровень шума, дБ(А); | ||||||||||||
| LwA – уровень шума в октавном диапазоне, дБ(А); | ||||||||||||
| LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А). | ||||||||||||
Монтаж и схемы подключения
Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов.
Вентиляторы должны быть заземлены.
Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что Прекращена подача напряжения.
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.
Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.
При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.
