Канальные вентиляторы BFS EC

✓ Всегда в наличии / под заказ Доставка по всей России

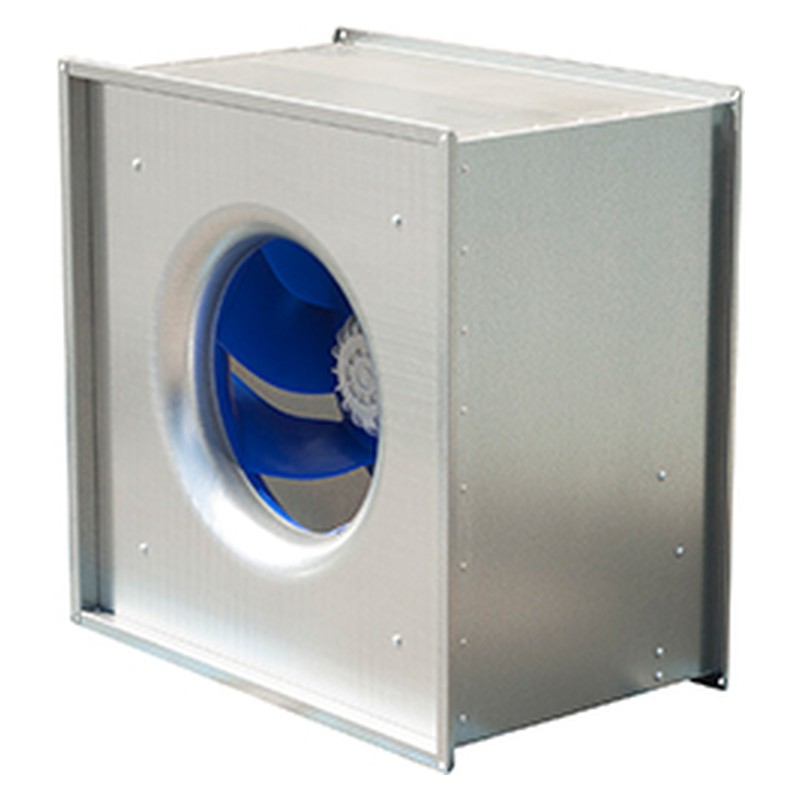

Канальные вентиляторы BFS EC
Канальные вентиляторы BFS ECКанальные вентиляторы BFS ECКанальные вентиляторы BFS EC
Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 12 типоразмеров в серии, ø100–315 мм. Ec-двигатель. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Канальные вентиляторы BFS EC — канальные вентиляторы CK EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы CK EC имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54, клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)
Типоразмеров14
Напряжение230 / 400 В
Мощность217–4690 Вт
Ток0,97–7,1 А
Вес11,5–73,8 кг
Данные производителяобновлено 18.11.2019

Конструкция и работа

Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.

  • Установка. Вентиляторы могут быть установлены в любом положении.
  • Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
  • Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
  • Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
  • Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Монтаж прямо в каналВрезается в существующую сеть без переходников: присоединительные размеры совпадают со стандартным воздуховодом.
Регулировка от 0 до 100 %Расход подстраивается ступенчатым или электронным регулятором — систему не приходится душить заслонкой.
Тихая работаКолесо с загнутыми назад лопатками и балансировка в двух плоскостях дают низкий уровень шума на рабочей точке.
Двигатель защищёнВстроенный термоконтакт отключает питание при перегреве и возвращает вентилятор в работу после остывания.
Обслуживание без демонтажаКорпус разбирается на месте: рабочее колесо и двигатель вынимаются для чистки без разборки воздуховода.

Где применяется

Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.

Как подобрать

Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.

Технические характеристики

BFS 400х400 EC

МодельНапря-Ном.Ток,ЧастотаМакс.СтепеньРазмеры, ммВес,Cхема
жение,мощн.,Авращ.,t, °Сзащиты эл.кгэл.
В/ГцВтоб/миндвигателяabcdeподкл.
BFS 400x400 B1 EC230/502170,97237060IP 5440040044344324111,531

BFS 450х450 EC

МодельНапря-Ном.Ток,ЧастотаМакс.СтепеньРазмеры, ммВес,Cхема
жение,мощн.,Авращ.,t, °Сзащиты эл.кгэл.
В/ГцВтоб/миндвигателяabcdeподкл.
BFS 450x450 С1 EC230/504001,77188060IP 5445045049349329113,532

BFS 500х500 EC

МодельНапря-Ном.Ток,ЧастотаМакс.СтепеньРазмеры, ммВес,Cхема
жение,мощн.,Авращ.,t, °Сзащиты эл.кгэл.
В/ГцВтоб/миндвигателяabcdeподкл.
BFS 500x500 B1 EC230/503981,75154055IP 5450050054354332618,532
BFS 500x500 D1 EC230/5010204,72210055IP 5450050054354332618,533
BFS 500x500 D3 EC400/5015202,35243060IP 5450050054354332618,534

BFS 600х600 EC

МодельНапря-Ном.Ток,ЧастотаМакс.СтепеньРазмеры, ммВес,Cхема
жение,мощн.,Авращ.,t, °Сзащиты эл.кгэл.
В/ГцВтоб/миндвигателяabcdeподкл.
BFS 600x600 B1 EC230/509054,04165040IP 5460060064364339427,933
BFS 600x600 B3 EC400/5015902,45198050IP 5460060064364339427,134

BFS 700х700 EC

МодельНапря-Ном.Ток,ЧастотаМакс.СтепеньРазмеры, ммВес,Cхема
жение,мощн.,Авращ.,t, °Сзащиты эл.кгэл.
В/ГцВтоб/миндвигателяabcdeподкл.
BFS 700x700 B1 EC230/507883,65112055IP 5470070074374345837,433
BFS 700x700 B3 EC400/5014502,25138040IP 5470070074374345837,434
BFS 700x700 D3 EC400/5029804,54177060IP 5470070074374345844,234

BFS 750х750 EC

МодельНапря-Ном.Ток,ЧастотаМакс.СтепеньРазмеры, ммВес,Cхема
жение,мощн.,Авращ.,t, °Сзащиты эл.кгэл.
В/ГцВтоб/миндвигателяabcdeподкл.
BFS 750x750 A3 EC400/5011901,86108040IP 5475075079379350342,034
BFS 750x750 E3 EC400/5035005,40155050IP 5475075079379350350,234

BFS 850х850 EC

МодельНапря-Ном.Ток,ЧастотаМакс.СтепеньРазмеры, ммВес,Cхема
жение,мощн.,Авращ.,t, °Сзащиты эл.кгэл.
В/ГцВтоб/миндвигателяabcdeподкл.
BFS 850x850 D3 EC400/5027404,17120060IP 5485085089389352373,834
BFS 850x850 F3 EC400/5046907,10143040IP 5485085089389352373,834

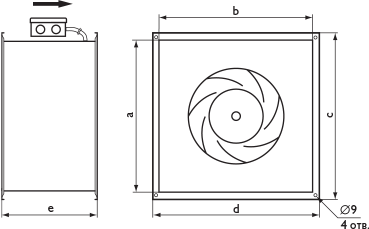

Чертёж и присоединительные размеры

Чертёж и присоединительные размеры
Чертёж и присоединительные размеры

Аэродинамические характеристики

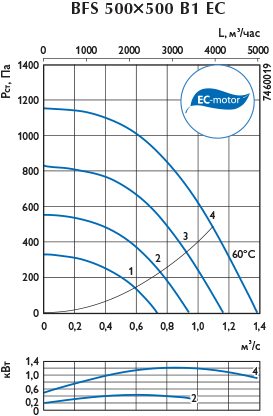

Аэродинамическая характеристика — BFS 5050 B 1 EC
Аэродинамическая характеристика — BFS 5050 B 1 EC

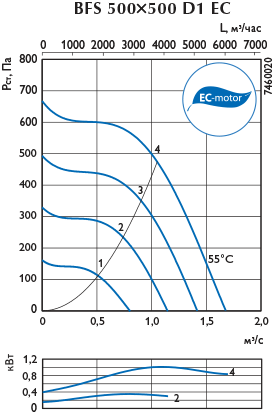

Аэродинамическая характеристика — BFS 5050 D 1 EC
Аэродинамическая характеристика — BFS 5050 D 1 EC
Шумовые характеристики

BFS 400х400 EC

МодельLpALwALwA
дБ(A)tot631252505001000200040008000
BFS 400x400 B1 ECК входу67744956586965706563
К выходу71785359606969756965
К окружению51583148475548484337
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

BFS 450х450 EC

МодельLpALwALwA
дБ(A)tot631252505001000200040008000
BFS 450x450 С1 ECК входу67745960686865686561
К выходу71786765736870716764
К окружению48553940495049454035
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

BFS 500х500 EC

МодельLpALwALwA
дБ(A)tot631252505001000200040008000
BFS 500x500 B1 ECК входу67745664676565686559
К выходу68756466686467686661
К окружению48553440495048454132
BFS 500x500 D1 ECК входу74816468727273767369
К выходу75827172737175767370
К окружению55624449575755534943
BFS 500x500 D3 ECК входу77846770777576797674
К выходу80877677777579817774
К окружению59664651636058575144
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

BFS 600х600 EC

МодельLpALwALwA
дБ(A)tot631252505001000200040008000
BFS 600x600 B1 ECК входу76836170787376757365
К выходу81887478838279807668
К окружению54614343545653524940
BFS 600x600 B3 ECК входу80876769827781797770
К выходу82897778817784838074
К окружению58654747605857565447
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

BFS 700х700 EC

МодельLpALwALwA
дБ(A)tot631252505001000200040008000
BFS 700x700 B1 ECК входу71786269686971716661
К выходу76837274707279756965
К окружению50573746535050443934
BFS 700x700 B3 ECК входу76836673747477767266
К выходу81887476757885817871
К окружению54614347585553484439
BFS 700x700 D3 ECК входу82897275808184837973
К выходу88957883818492888375
К окружению63705252686260555146
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

BFS 750х750 EC

МодельLpALwALwA
дБ(A)tot631252505001000200040008000
BFS 750x750 A3 ECК входу74816770707176747166
К выходу75826972717377747065
К окружению55624050605554494436
BFS 750x750 E3 ECК входу83907677817984848176
К выходу83907779808185838175
К окружению65724857706363595447
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

BFS 850х850 EC

МодельLpALwALwA
дБ(A)tot631252505001000200040008000
BFS 850x850 D3 ECК входу81887378797882807771
К выходу84918084838384817769
К окружению61685056646258534841
BFS 850x850 F3 ECК входу85927781828287848276
К выходу89968589888890868275
К окружению65725561696664595347
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются в полностью собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене .

В случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя. Проверить подключение цепей управления и состояние реле аварии (если оно предусмотрено). Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Вентилятор монтируется в любом положении, но клеммная коробка должна оставаться доступной для обслуживания.

Для однофазных моделей применяйте только ступенчатый или тиристорный регулятор, рассчитанный на индуктивную нагрузку.

При перемещении воздуха с температурой выше паспортной ресурс подшипников сокращается — учитывайте это для вытяжки от кухонного оборудования.
