Канальные вентиляторы KVFU

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg 2018: вентиляторы KVFU (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 17 типоразмеров в серии, ø100–315 мм. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

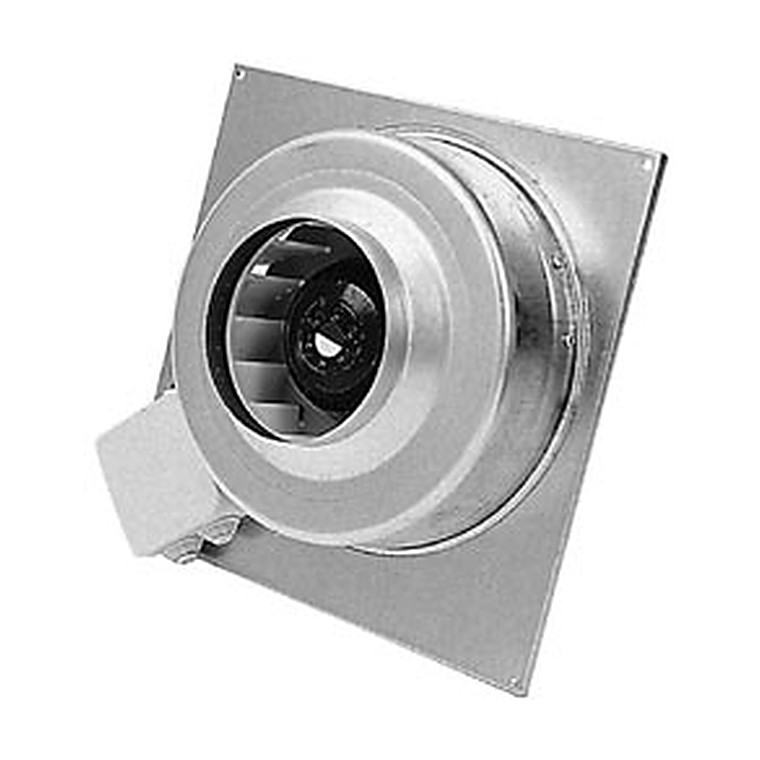

Настенные вентиляторы KVFU EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали. Вентиляторы KVFU EC имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров12

Напряжение230 В

Мощность40–274 Вт

Ток0,18–1,19 А

Вес2,3–5,3 кг

Диаметр100–315 мм

Данные производителяобновлено 06.10.2017

Конструкция и работа

Рабочее колесо с загнутыми назад лопатками насажено прямо на ротор двигателя с внешним ротором — передача без ремня и шкивов, а значит без проскальзывания и регулярной подтяжки. Воздух проходит через корпус транзитом, поэтому вентилятор врезается в готовую сеть воздуховодов без переходов и дополнительных опор. Двигатель охлаждается перемещаемым воздухом и защищён встроенным термоконтактом.

Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Монтаж прямо в каналВрезается в существующую сеть без переходников: присоединительные размеры совпадают со стандартным воздуховодом.

Регулировка от 0 до 100 %Расход подстраивается ступенчатым или электронным регулятором — систему не приходится душить заслонкой.

Тихая работаКолесо с загнутыми назад лопатками и балансировка в двух плоскостях дают низкий уровень шума на рабочей точке.

Двигатель защищёнВстроенный термоконтакт отключает питание при перегреве и возвращает вентилятор в работу после остывания.

Обслуживание без демонтажаКорпус разбирается на месте: рабочее колесо и двигатель вынимаются для чистки без разборки воздуховода.

Где применяется

Приточные и вытяжные системы административных и жилых зданий, торговых залов, кафе и ресторанов, производственных участков, подземных паркингов, а также системы местных отсосов, где вентилятор устанавливается в разрыв воздуховода.

Как подобрать

Отталкивайтесь от расчётного расхода воздуха и потерь давления сети: рабочая точка должна попадать в среднюю треть аэродинамической кривой — там КПД максимален, а шум минимален. Затем сверьте диаметр или сечение с воздуховодом, проверьте питание (230 или 400 В) и способ регулирования скорости.

Технические характеристики

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Размеры, мм								Вес,	Схема
	жение,	мощн.,	А	вращ.,	t, °С	Размеры, мм								кг	эл.
	В/Гц	Вт		об/мин		a	b	c	Ød1	Ød2	e	f	g		подкл.
KVFU 100 A	230/50	41	0,18	1730	60	310	295	140	100	240	7	80	24	2,3	2
KVFU 100 C	230/50	62	0,27	2530	60	310	295	140	100	240	7	80	24	2,3	1
KVFU 125 A	230/50	40	0,18	1640	60	310	295	140	125	240	7	80	24	2,3	2
KVFU 125 C	230/50	62	0,27	2480	70	310	295	140	125	240	7	80	24	2,3	1
KVFU 160 B	230/50	62	0,27	2540	60	335	320	155	160	268	7	70	30	2,4	1
KVFU 160 C	230/50	105	0,44	2480	65	400	385	195	160	342	10	92	26	3,1	1
KVFU 200 A	230/50	115	0,50	2580	60	400	385	195	200	342	10	83	34	3,3	1
KVFU 200 B	230/50	144	0,63	2720	60	400	385	195	200	342	10	83	34	4,0	1
KVFU 250 A	230/50	120	0,53	2680	60	400	385	195	250	342	10	83	33	3,3	1
KVFU 250 B	230/50	146	0,63	2740	60	400	385	195	250	342	10	83	33	4,0	1
KVFU 315 B	230/50	190	0,84	2465	50	460	445	225	315	400	12	112	34	4,9	1
KVFU 315 C	230/50	274	1,19	2500	50	460	445	225	315	400	12	112	34	5,3	1

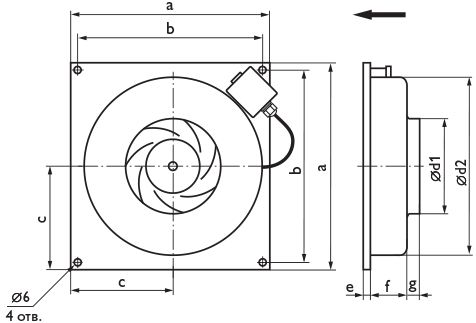

Чертёж и присоединительные размеры

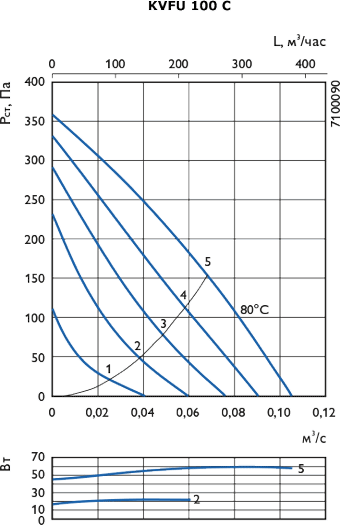

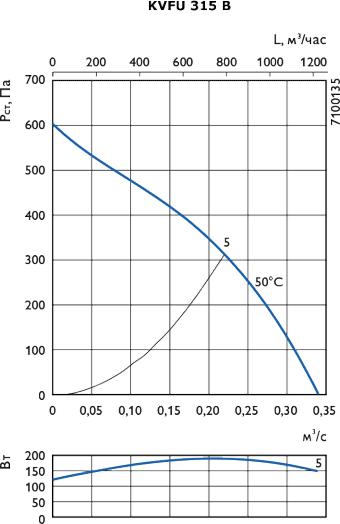

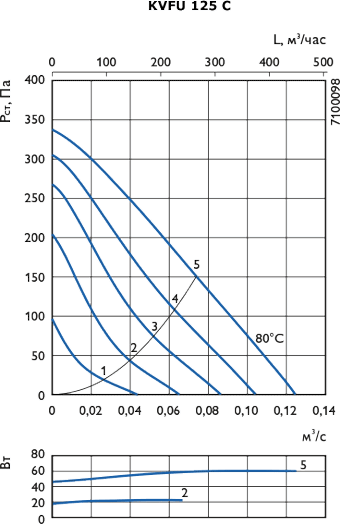

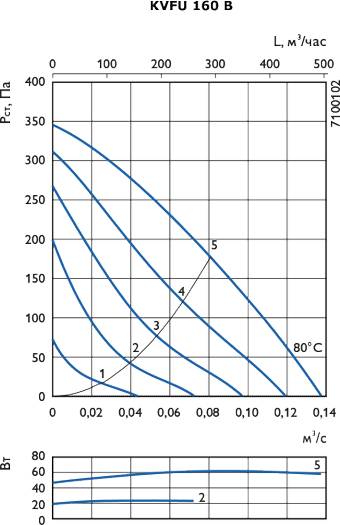

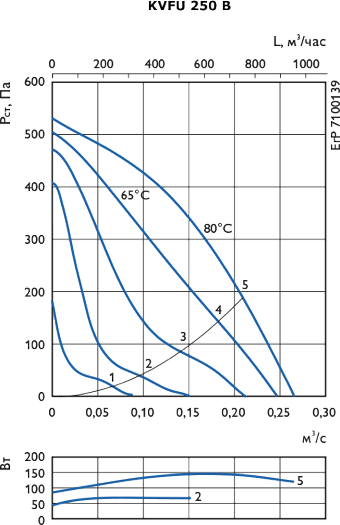

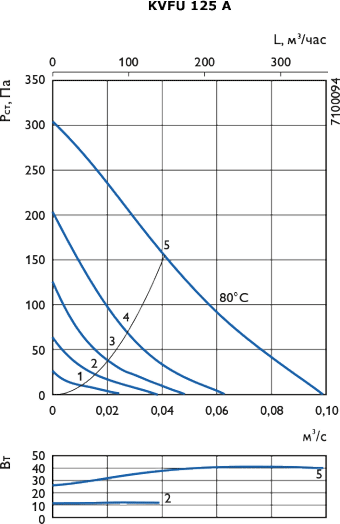

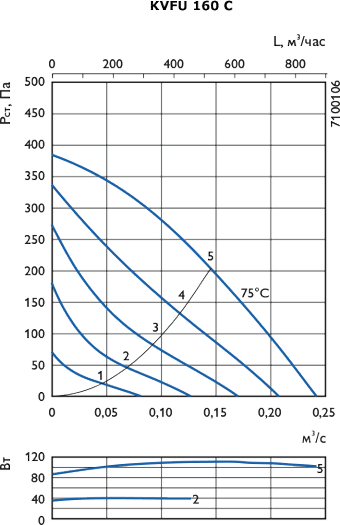

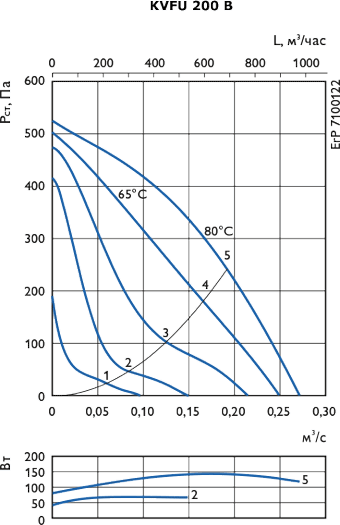

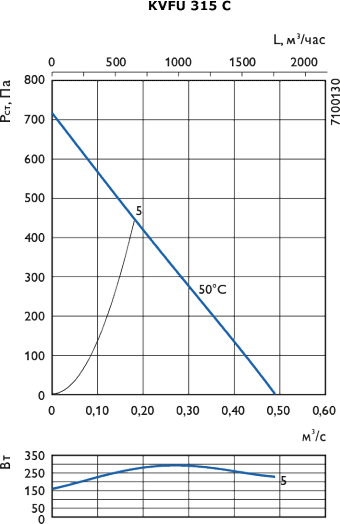

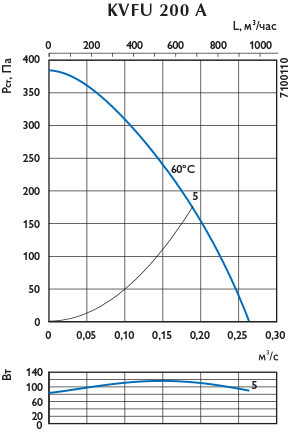

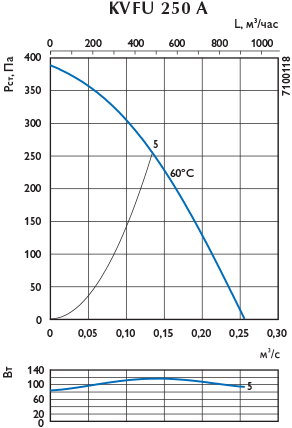

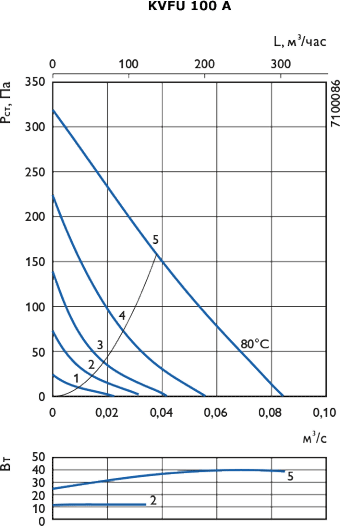

Аэродинамические характеристики

Шумовые характеристики

Модель		LpA	LwA	LwA
		LpA	LwA	LwA
		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
KVFU 100 A	К входу	59	66	45	56	64	60	58	52	45	38
KVFU 100 A	К окружению	36	43	35	21	33	35	39	37	37	31
KVFU 100 C	К входу	63	70	50	61	66	65	65	59	52	46
KVFU 100 C	К окружению	42	49	34	23	40	40	44	42	44	38
KVFU 125 A	К входу	60	67	44	51	66	60	56	52	47	39
KVFU 125 A	К окружению	36	43	35	20	35	34	38	38	36	30
KVFU 125 C	К входу	63	70	49	55	64	67	64	60	55	48
KVFU 125 C	К окружению	42	49	36	25	39	39	44	43	45	36
KVFU 160 B	К входу	62	69	48	54	64	65	63	58	53	48
KVFU 160 B	К окружению	42	49	35	24	39	40	45	44	44	32
KVFU 160 C	К входу	66	73	52	60	64	68	69	64	64	54
KVFU 160 C	К окружению	49	56	35	34	42	49	54	47	48	35
KVFU 200 A	К входу	65	72	52	60	64	67	66	64	65	55
KVFU 200 A	К окружению	47	54	34	31	42	46	50	47	48	34
KVFU 200 B	К входу	68	75	57	63	70	69	66	64	61	59
KVFU 200 B	К окружению	45	52	27	34	41	46	48	44	44	35
KVFU 250 A	К входу	67	74	51	60	67	67	69	68	64	55
KVFU 250 A	К окружению	47	54	26	30	34	47	52	47	44	38
KVFU 250 B	К входу	68	75	58	61	71	65	70	65	64	64
KVFU 250 B	К окружению	46	53	30	31	42	46	49	46	43	38
KVFU 315 B	К входу	67	74	54	56	61	65	65	70	67	65
KVFU 315 B	К окружению	47	54	28	35	43	48	49	50	45	41
KVFU 315 C	К входу	68	75	58	60	67	66	66	72	68	66
KVFU 315 C	К окружению	50	57	30	35	44	51	51	53	50	43

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт). Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
