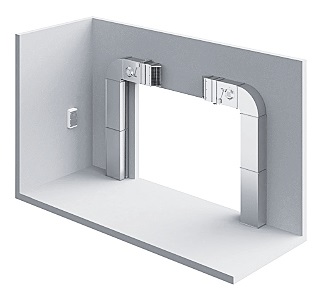

Воздушно-тепловая завеса SVZ

Подробное описание

Защищает помещения от холодного воздуха. Вертикальное или горизонтальное размещение. Высота или длина перекрываемого проема от 2 до 5 м. Площадь проема, перекрываемого одной завесой, не более 12 м×. Завесы трех типов: с водяным, электрическим нагревом и без нагрева. Шесть типоразмеров, расход воздуха от 3075 м×/час до 9700 м×/час. Щелевые секции длиной 1 м и 1,5 м из оцинкованного стального листа.

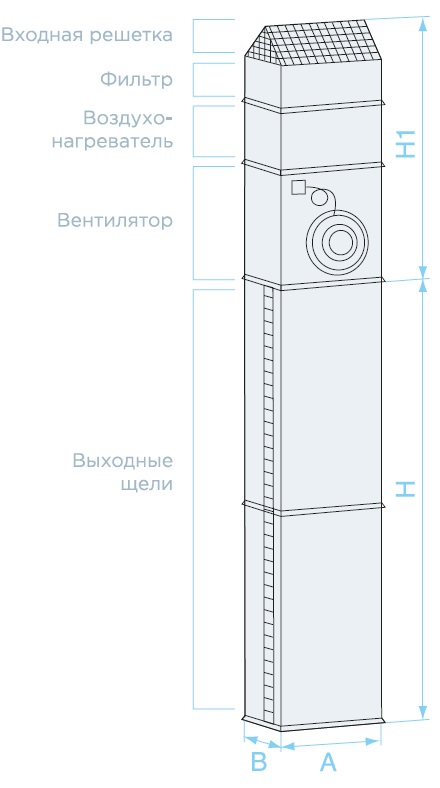

Габаритные размеры

Модель	А, мм	B, мм	Н, мм	Н1, мм (без нагрева)	Н1, мм (с водяным на- гревом)	Н1, мм (с электриче- ским нагревом)
SVZ-600×300	600	300	2000-5000	1035	1235	1440
SVZ-600×350	600	350	2000-5000	1140	1340	1660
SVZ-700×400	700	400	2000-5000	1225	1425	1755
SVZ-800×500	800	500	2000-5000	1285	1485	1625
SVZ-900×500	900	500	2000-5000	1485	1685	1985
SVZ-1000×500	1000	500	2000-5000	1685	1885	2385

Технические характеристики

Модель	Расх. возд., м×/ч	Элек- тропит., В	Ном. мощн., кВт	Макс. ток вент., А	Применяемые вентиляторы	Применяемые водяные нагреватели*	Применяемые электрические нагреватели	Ток на- грев., А
SVZ-600×300	3075	3~380	1,7	3,2	SVP 600×300/280.4D	SVH-W /3 600×300	SVH-E/15 600×300	22,6
SVZ-600×350	3900	3-380	2,2	4,0	SVP 600×350/315.4D	SVH-W/3 600×350	SVH-E/22,5 600×350	33,9
SVZ-700×400	6000	3-380	3,5	5,9	SVP 700×400/355.4D	SVH-W/3 700×400	SVH-E/30 700×400	45,1
SVZ-800×500	6200	3-380	2,8	4,85	SVP 800×500/400.6D	SVH-W/3 800×500	SVH-E/30 800×500	45,1
SVZ-900×500	7300	3-380	3,5	6,0	SVP 900×500/450.6D	SVH-W/3 900×500	SVH-E/45 900×500	67,6
SVZ-1000×500	9700	3-380	3,8	7,3	SVP1000×500/630.4D	SVH-W/3 1000×500	SVH-E/45 1000×500	67,6

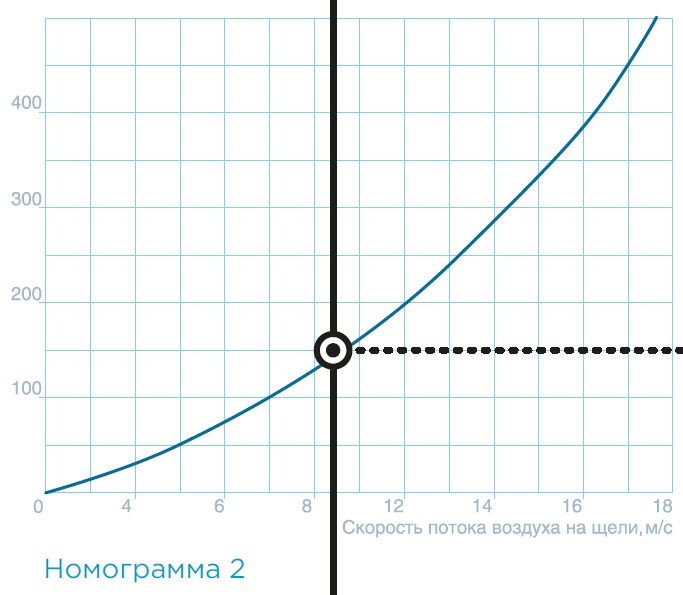

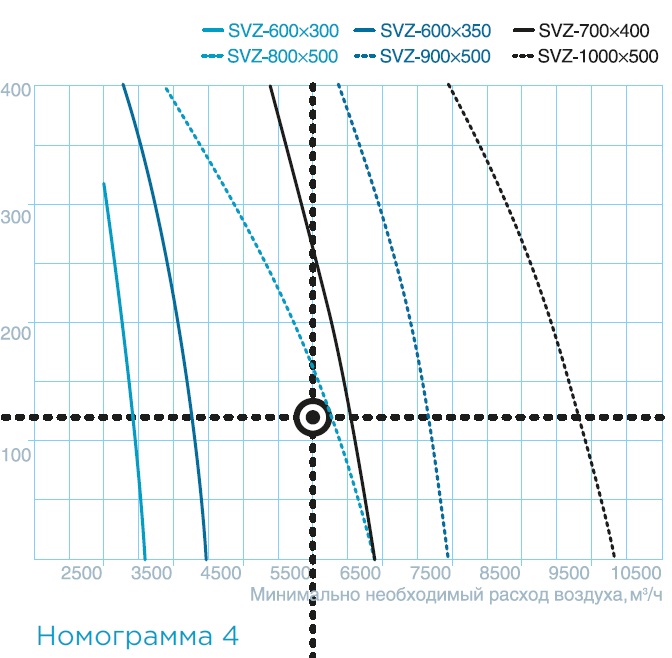

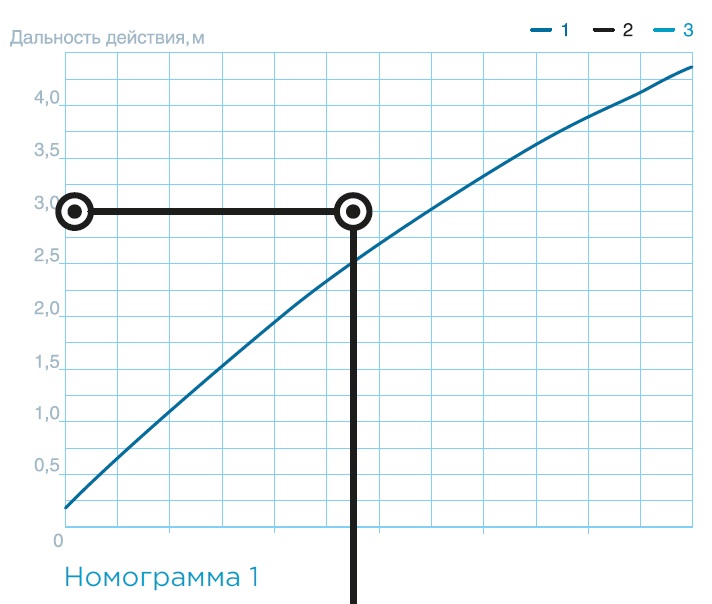

1— Ориентация завесы 2— Вид нагрева: водяной/электрический 3— Дальность действия, длина щели (номограмма 1) 4— Скорость потока воздуха на выходе (номограмма 2) 5— Длина щели и минимально необходимый расход воздуха (номограмма 3-4) 6— Типоразмер завесы (номограмма 5)
