Крышные вентиляторы TKS

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg 2018: вентиляторы TKS (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 11 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

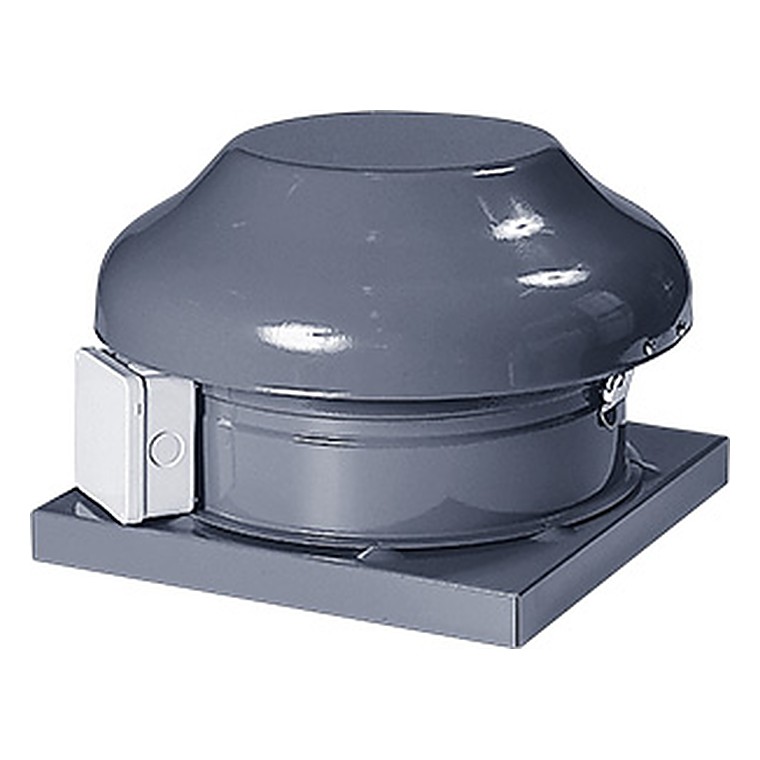

Крышные вытяжные вентиляторы TKS оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы имеют откидывающуюся верхнюю часть, на которой расположен двигатель и рабочее колесо, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентиляторов выполнен из оцинкованной стали. У вентиляторов TKS корпус дополнительно окрашивается в черный цвет. Вентиляторы TKS выпускаются с горизонтальным выбросом воздуха. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров6

Напряжение230 В

Мощность44–141 Вт

Ток0,19–0,77 А

Вес4,3–7 кг

Диаметр343–449 мм

Данные производителяобновлено 16.02.2016

Конструкция и работа

Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.

Установка. Крышные вентиляторы должны устанавливаться только горизонтально.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя. Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.
Аксессуары. Регуляторы скорости, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Не занимает место в зданииВсё оборудование вынесено на кровлю — в техпомещении освобождается площадь.

Выброс вверхЗагрязнённый воздух отводится выше зоны воздухозабора и не возвращается в помещение.

Защита от осадковКорпус и защитная сетка не пропускают дождь, снег и птиц внутрь воздуховода.

Доступ для обслуживанияОткидная или съёмная крышка открывает доступ к колесу и двигателю прямо на кровле.

Работа при отрицательных температурахДвигатель рассчитан на круглогодичную эксплуатацию на открытом воздухе.

Где применяется

Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.

Как подобрать

Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.

Технические характеристики

TKS 300

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм				Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм				кг	эл.
	В/Гц	Вт		об/мин		двигателя	□A	B	C	ØD		подкл.
TKS 300 A	230/50	44	0,19	1700	80	IP 44	305	31	201	343	4,3	2
TKS 300 B	230/50	45	0,20	2250	90	IP 44	305	31	201	343	4,3	2
TKS 300 C	230/50	62	0,31	2460	70	IP 44	305	31	201	343	4,3	1

TKS 400

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм				Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.	Размеры, мм				кг	эл.
	В/Гц	Вт		об/мин		двигателя	□A	B	C	ØD		подкл.
TKS 400 A	230/50	91	0,42	1850	70	IP 44	415	31	208	449	6,2	2
TKS 400 B	230/50	113	0,50	2580	60	IP 44	415	31	208	449	6,2	1
TKS 400 C	230/50	141	0,77	2760	70	IP 44	415	31	208	449	7,0	1

Чертёж и присоединительные размеры

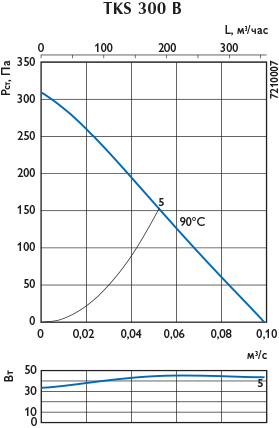

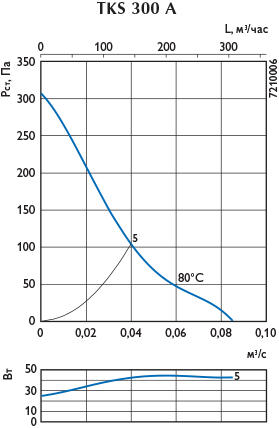

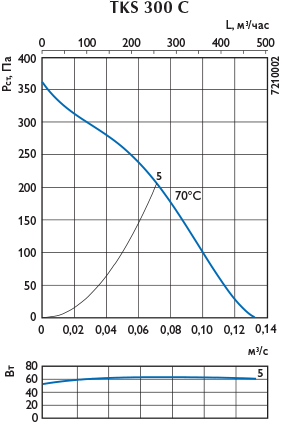

Аэродинамические характеристики

Шумовые характеристики

TKS 300

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKS 300 A	К входу	27	55	37	47	50	49	47	44	34	19
TKS 300 A	К окружению	28	56	48	33	44	48	52	48	39	33
TKS 300 B	К входу	33	61	42	50	57	55	54	52	44	31
TKS 300 B	К окружению	34	62	48	38	50	54	59	56	48	39
TKS 300 C	К входу	37	65	46	53	60	59	58	57	49	38
TKS 300 C	К окружению	39	67	48	40	54	58	64	62	54	45

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

TKS 400

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
TKS 400 A	К входу	37	65	46	58	60	59	57	52	44	30
TKS 400 A	К окружению	37	65	42	44	56	60	60	57	51	38
TKS 400 B	К входу	44	72	50	61	68	67	64	59	53	40
TKS 400 B	К окружению	44	72	44	47	63	66	67	65	60	48
TKS 400 C	К входу	46	74	59	63	66	68	66	63	63	64
TKS 400 C	К окружению	42	70	39	47	59	63	65	63	58	56

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов. Вентиляторы должны быть заземлены. Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

В случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт). Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.

Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.

Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
