Диффузоры 1DLKE

Диффузоры 1DLKE

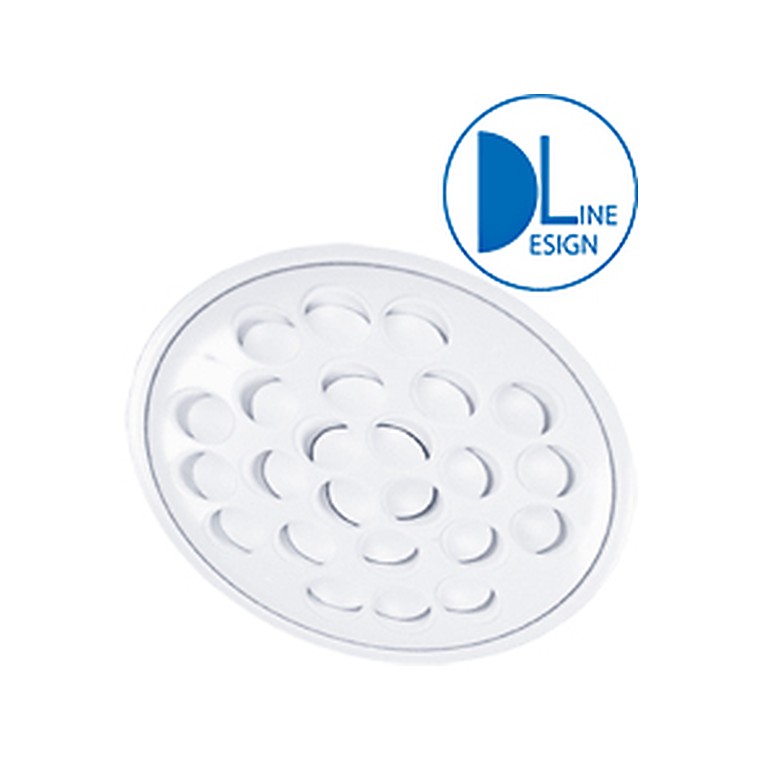

Потолочные диффузоры 1DLKE предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения закрученными струями из верхней зоны помещений. Диффузор 1DLKE представляет собой корпус с подводящим патрубком, к которому крепится круглая лицевая панель с размещенными на ней подвижными воздухораздающими ячейками. Конструкция диффузоров 1DLKE предусматривает два положения лицевой панели: с воздуховыпускной щелью высотой 12 мм по периметру изделия и без неё. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы. Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками. Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9010).

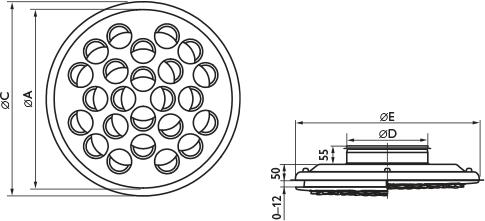

Характеристики диффузоров 1DLKE

Модель	ØA, мм	ØC, мм	ØD, мм	ØE, мм	Вес, кг
1DLKE 125	363	395	124	370	1,4
1DLKE 160	363	395	159	370	1,4
1DLKE 200	363	395	199	370	1,4
1DLKE 250	563	595	249	570	3,0
1DLKE 315	563	595	314	570	2,9
1DLKE 400	563	595	399	570	3,0

Характеристики диффузоров 1DLKE с камерами статического давления PLR

Модель	ØD1, мм	ØD2, мм	H2, мм	L, мм	B, мм	K, мм	Gmin, мм	Gmax, мм	Вес, кг
1DLKE 125 c PLR 100-125	99	125	170	320	320	120	270	300	3,5
1DLKE 160 c PLR 125-160	124	160	170	470	320	140	270	300	4,4
1DLKE 200 c PLR 160-200	159	200	205	500	440	170	305	335	5,4
1DLKE 250 c PLR 200-250	199	250	245	650	480	195	345	375	8,5
1DLKE 315 c PLR 250-315	249	315	295	700	570	225	395	425	9,8
1DLKE 400 c PLR 315-400	314	400	360	700	570	225	460	490	11,0
